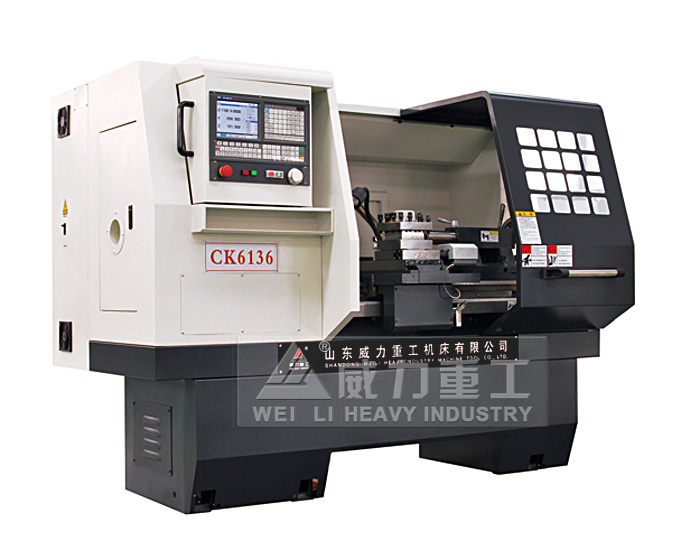

本機床主要用于加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面，能夠滿足黑色金屬及有色金屬高速切削的速度要求。適合汽車、摩托車、電子、航天、軍工等行業對轉體類零件進行高效、大批量、高精度的加工。加工精度可達到7級。(機床的精度符合JB/T8324.1-1996《簡式數控臥式車床精度》)。
標準配置：
●廣數980TDC系統 ●200手動卡盤
●樹脂砂鑄件 ●導軌副系淬火硬磨削面
●國產電動潤滑系統(含自動潤滑泵) ●國產空氣冷卻管線一套(無空壓機，油水分離器)
●主電機帶輪和皮帶

主要技術參數	Specifications	Units	CK6136
床身上最大回轉直徑	Maximum turning diameter over bed	mm	Φ390
最大工件長度	The maximum length of the workpiece	mm	550
拖板上最大回轉直徑	Maximum turming diameter drag plate	mm	Φ200
主軸頭型號	Spindle Head Model	mm/min	A2-6
主軸孔徑	Spindle bore	mm/min	Φ58
主軸轉速	Spindle speed	mm	3200
主電機功率	Main motor power	Kg	5.5
X軸（橫向）最大行程	X-axis(horizontal)Maximum stroke	mm	255
Z軸（橫向）最大行程	Z-axis(vertical)Maximum stroke	rpm	550
X/Z電機功率	X/Z motor power	mm	1.5/1.5
尾座套筒直徑x行程	Tailstock sleeve diameterxstrlke	Kw	Φ52x120
V帶型號/數量	V-belt type/quantity		B型V帶3根
X軸快移速度	X-axis rapid traverse	KN	5(伺服servo)
Z軸快移速度	z-axis rapid traverse	KW	8(伺服servo)
X軸最小設定單位	X-axis minimum setting unit		0.001
Z軸最小設定單位	Z-axis minimum setting unit		0.001
刀架形式	Hloder form	mm	電動四工位刀架 Electric four location tool rest
冷卻泵型號/功率/轉速	Cooling Pump model/power/speed	mm	AB-25/90w/2860rpm
整機重量	Total Weight	Kg	1800
機床外形尺寸(長x寬x高)	Overall dimensions(length x width x height)	mm	2200x1400x1600

以上參數只做參考

數控車床加工 -數控機床的組成

●主機，他是數控機床的主題，包括機床身、立柱、主軸、進給機構等機械部件。他是用于完成各種切削加工的機械部件。

●數控裝置，是數控機床的核心，包括硬件（印刷電路板、CRT顯示器、鍵盒、紙帶閱讀機等）以及相應的軟件，用于輸入數字化的零件程序，并完成輸入信息的存儲、數據的變換、插補運算以及實現各種控制功能。

●驅動裝置，他是數控機床執行機構的驅動部件，包括主軸驅動單元、進給單元、主軸電機及進給電機等。他在數控裝置的控制下通過電氣或電液伺服系統實現主軸和進給驅動。當幾個進給聯動時，可以完成定位、直線、平面曲線和空間曲線的加工。

●輔助裝置，指數控機床的一些必要的配套部件，用以保證數控機床的運行，如冷卻、排屑、潤滑、照明、監測等。它包括液壓和氣動裝置、排屑裝置、交換工作臺、數控轉臺和數控分度頭，還包括刀具及監控檢測裝置等。

●編程及其他附屬設備，可用來在機外進行零件的程序編制、存儲等。
